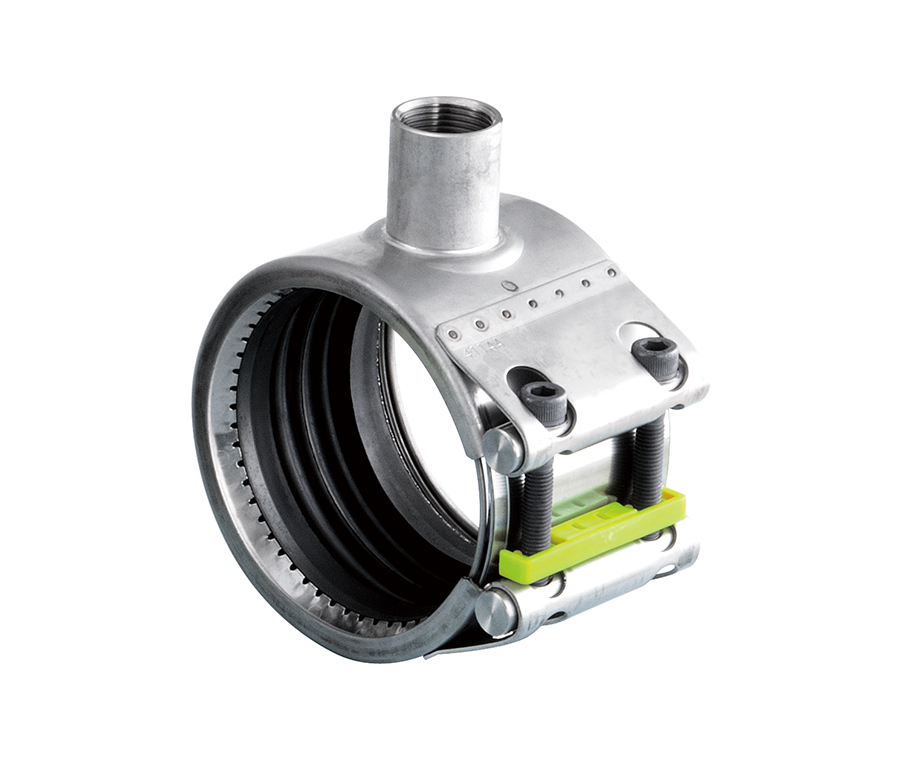

ストラブ・分岐カップリング「 GTタイプ 」
各項目をクリックで詳細をご覧いただけます
製品の特長
POINT 1
分岐ソケット装備
Gタイプに分岐ソケットを装備させた製品です。
配管を接続する際に管と管に隙間を空ける事で簡単に分岐を取る事が出来ます。
POINT 2
繰り返し利用可能
ベースがGタイプのため、再利用対応モデルとなります。鋼管10回、ステンレス5回まで使用可能で、コスト効率に優れています。
※「クロモリボルト」仕様のみ繰り返し利用が可能です。
仕様情報（主なスペック）
ショーボンドマテリアルの製品は、厳格な工程管理の下で製造されています。各段階での徹底した品質チェックにより、社会インフラに求められる安全性と信頼性を確保しています。
適用配管
配管用炭素鋼管（SGP・スケジュール管）
ステンレス鋼管（Su管・スケジュール管）
硬質塩化ビニル管（VP）
※VU管では使用出来ません。
※ポリエチレン管では使用出来ません。
適用管サイズ
50A～150A
適用流体
EPDM ：水、空気、薬品
流体温度
-5℃～35℃
使用圧力
水、薬品
1.0MPa
※気体（空気）は全サイズ0.7MPa
可とう角
片側±2°（両側4°）
寸法・規格表
- 締付けボルト・標準トルク値の［ ］内はクロモリボルト仕様のトルク値です。
- トルク値は、改良のため予告なく変更する場合がありますので、製品本体のシールに記載された値をご確認ください。
- 施工の際は必ず「取扱説明書」または「施工要領書」お読み下さい。
活用シーン例
SCENE 01
高架水槽廻り給水管 ステンレス鋼管
SCENE 02
商業施設 揚水管 ステンレス鋼管
SCENE 03
マンション埋設給水配管 ステンレス鋼管
動画でわかる！ストラブカップリング！！
【特長３選】ストラブカップリング_配管継手
簡単、時短、省スペースで使用出来るストラブカップリングの特長をまとめたショート動画です。是非ご視聴下さい。
【施工概要】ストラブカップリング_配管継手
取付作業は、ボルトを締めるだけ！！
ストラブカップリングの施工概要をまとめたショート動画です。
※施工前には、必ず取扱い説明書をご確認下さい。
