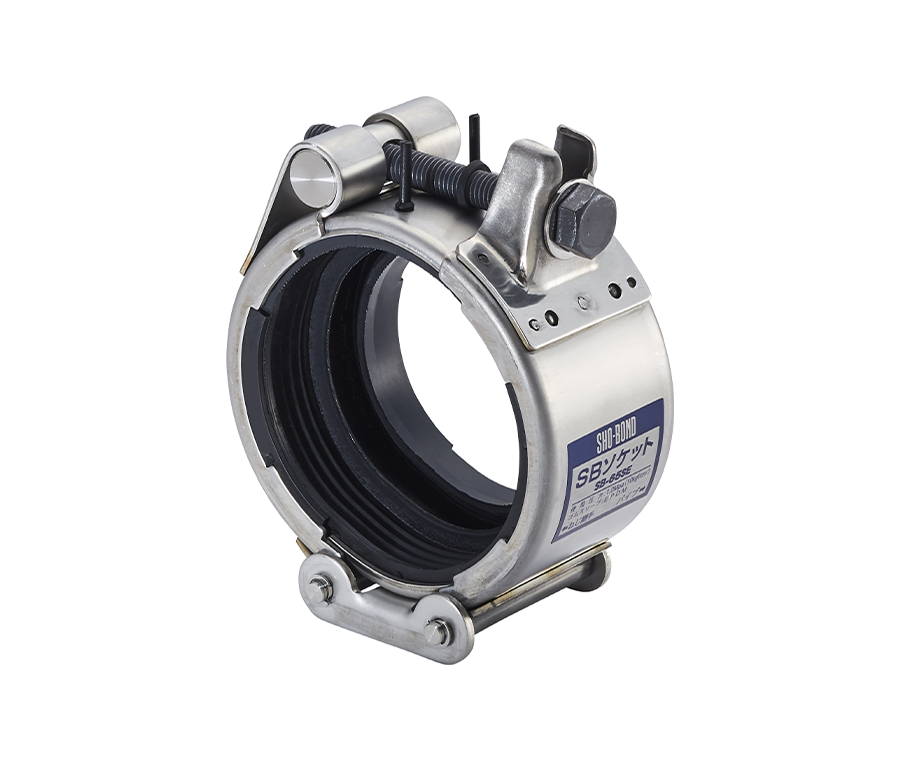

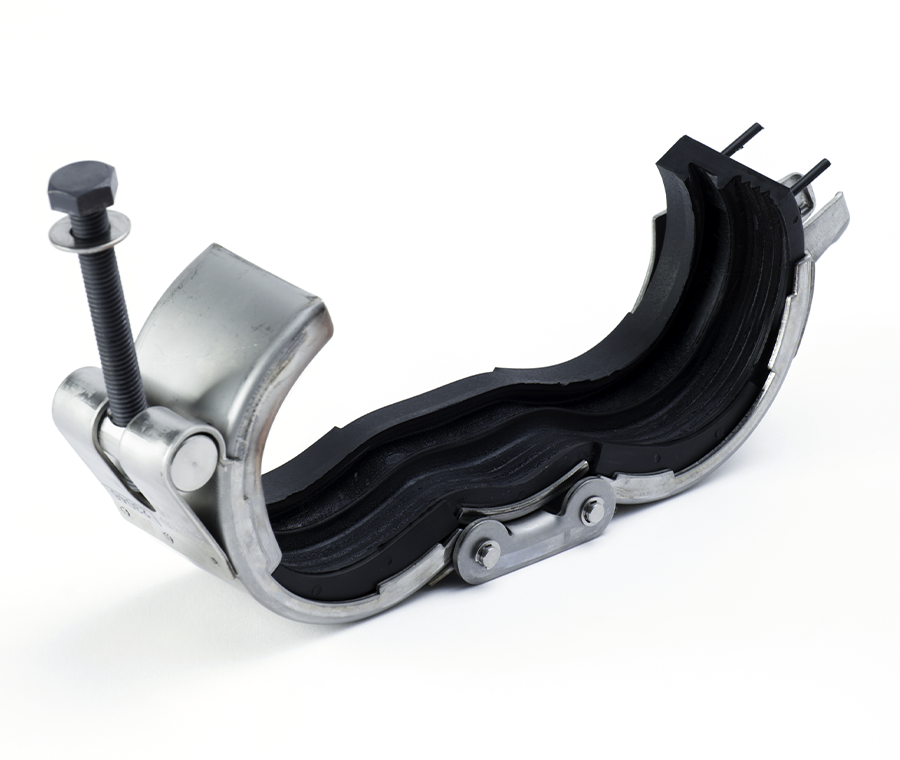

SBソケット「 Sタイプ 」
各項目をクリックで詳細をご覧いただけます
製品の特長
POINT 1
六角レンチで施工可能
六角レンチだけで施工可能な構造のため、だれでもスムーズに補修できます。
現場での作業負担を抑えつつ、素早い対応ができるため復旧までの時間を大幅に短縮できます。
POINT 2
不断水で補修が可能
配管の上から被せるため、設備の稼働を止めず、不断水、短時間で復旧が可能です。
POINT 3
ねじ継手部に対応可能
SGP配管の一般的なねじ継手部からの漏洩を簡単かつスピーディーに止める事が可能な補修クランプです。
予防保全として採用頂くケースもあります。
仕様情報（主なスペック）
ショーボンドマテリアルの製品は、厳格な工程管理の下で製造されています。各段階での徹底した品質チェックにより、社会インフラに求められる安全性と信頼性を確保しています。
適用継手
ねじ込み式可鍛鋳鉄製継手（JIS B 2301）
ねじ込み式排水管継手（JIS B 2303）の可鍛鋳鉄製のみ
※20A～50Aバンドなし：Sタイプをご利用下さい。
※32A～50Aバンドあり：SBタイプをご利用下さい。
※65A～100A：バンドの有無に関わらずSタイプをご利用下さい。
適用管サイズ
20A～100A
適用流体
EPDM ：水、温水、空気、薬品、蒸気※1
N B R：有機ガス、油類
※1 蒸気での利用は消耗品としての提案となります。
160℃で3カ月、140℃で1年間使用可能。
※交換用ゴムのご用意がございます。
流体温度
EPDM/-30～100℃
N B R /-20～80℃
使用圧力
液体
1.0MPa
空気、有機ガス
0.7MPa
寸法・規格表
- ここで示す最大距離Cは取付後の寸法です。
- 施工の際は必ず「取扱説明書」または「施工要領書」お読み下さい。
活用シーン例
SCENE 01
高架水槽廻り給水管 ステンレス鋼管
SCENE 02
商業施設 揚水管 ステンレス鋼管
SCENE 03
マンション埋設給水配管 ステンレス鋼管
動画でわかる！ストラブカップリング！！
【特長３選】ストラブカップリング_漏洩補修
簡単、時短、省スペースで使用出来るストラブカップリングの特長をまとめたショート動画です。是非ご視聴下さい。
【施工概要】ストラブカップリング_漏洩補修
取付作業は、ボルトを締めるだけ！！
ストラブカップリングの施工概要をまとめたショート動画です。
※施工前には、必ず取扱い説明書をご確認下さい。
よくあるご質問
蒸気配管で使用出来る、「継手」や「漏れ止め」はありますか？
「漏れ止め」は、短期的な補修であれば、当社製品の「ストラブ・クランプ」や「SBソケット」を蒸気配管にご使用いただけます。
当社の実験データによると、以下の条件下での使用が可能です。
・蒸気温度160℃の場合：約3ヶ月間の使用が可能
・蒸気温度140℃の場合：約1年間の使用が可能
ただし、これ以上の期間でご使用になる場合は、定期的に新品へ交換していただくことで対応可能です。
ストラブ・クランプ等の漏洩補修クランプは継手として使えますか？
いいえ。ご使用頂けません。
ただし、配管が強固に固定され、管軸方向の荷重や振動がかからないなど、安定した条件下においては、短期間の応急措置として使用できる可能性があります。
フランジや六角ニップルの漏れを止める製品はありますか？
いいえ。フランジや六角ニップルの漏れを止める製品のご用意はございません。
