ストラブ・グリップ「 FX、FXTタイプ」
「粉体 × ホース」カップリングのメンテナンス性を生かしたタケノコ継手代用製品です。

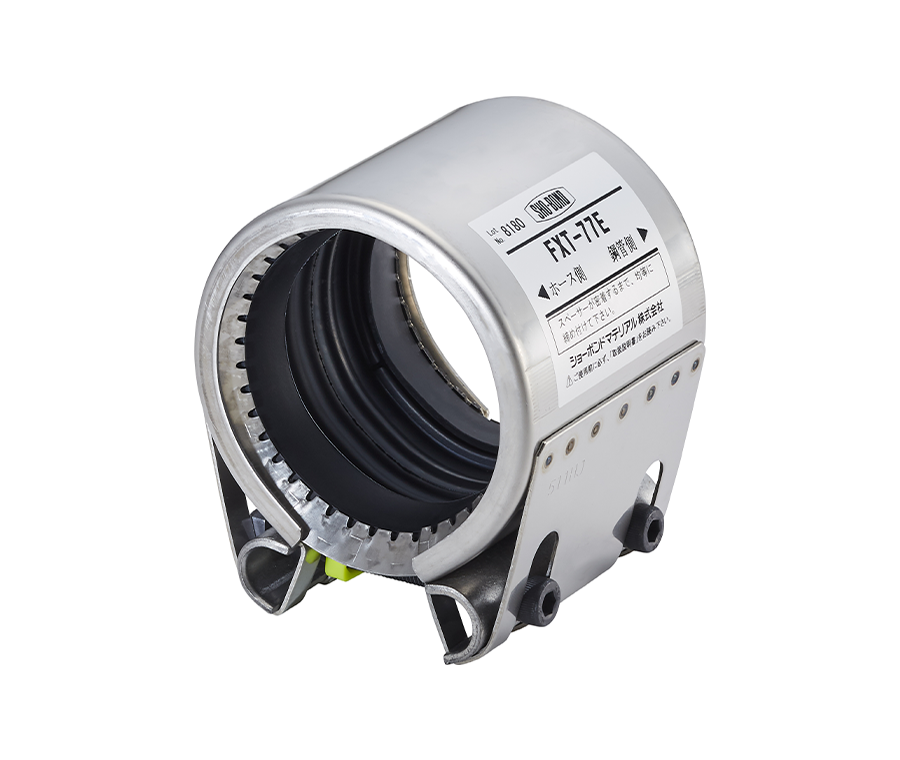

ストラブ・グリップ FX、FXTタイプ
（STRAUB GRIP TYPE FX、FXT）
配管加工が不要、ボルトを締めるだけで、簡単、確実に安定した品質で施工が可能です。
耐圧性に優れ、新設、改修工事で安心してご利用いただけます。施工誤差を吸収できるため、現場の省力化とコスト削減に大きく貢献します。
- 配管を接続する
- 圧力配管
- 耐摩耗ホース管
各項目をクリックで詳細をご覧いただけます
製品の特長
POINT 1
抜群のメンテナンス性
清掃工場の粉体配管向けに開発された製品です。粉体配管のメンテナンス性が向上します。
POINT 2
施工性の向上

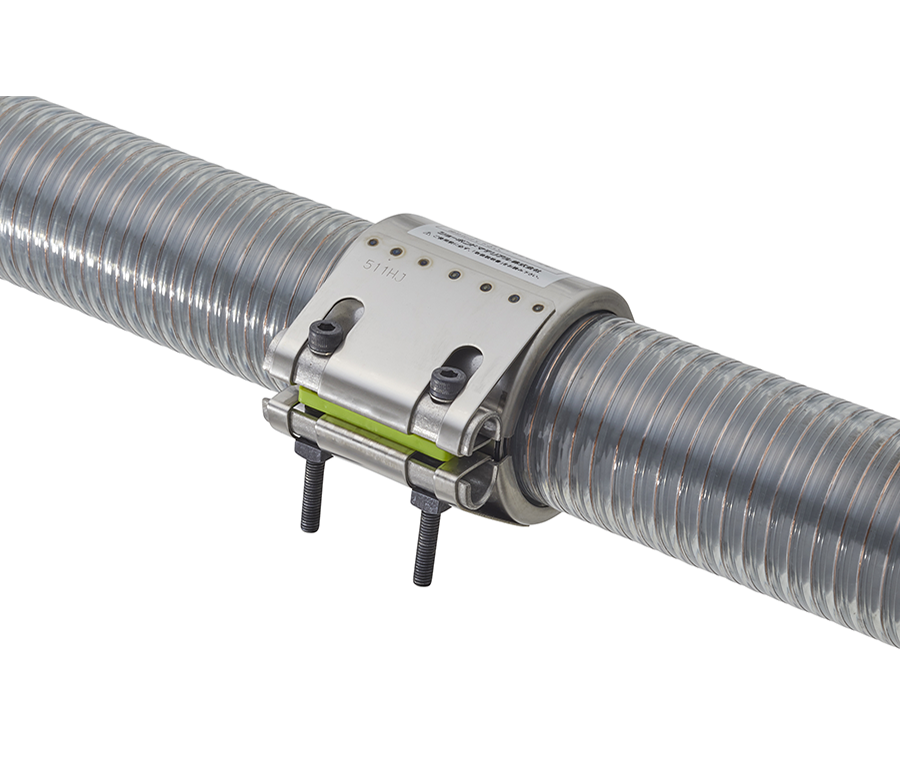

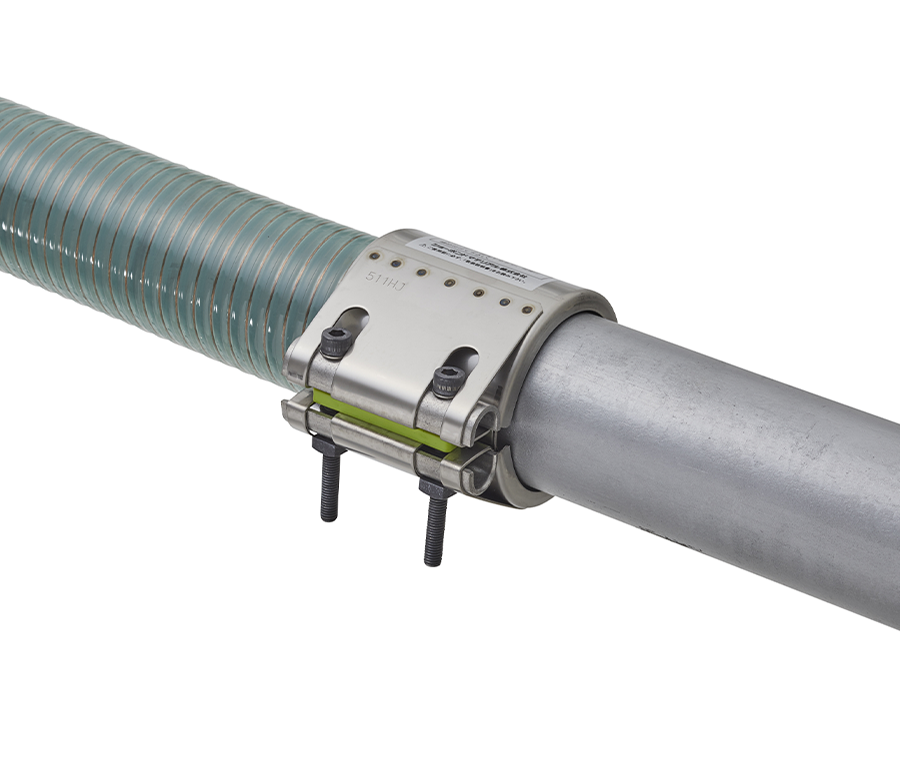

タケノコ継手に比較して、ホース配管を痛める事なく、簡単に接続が可能です。また、耐摩耗ホース×鋼管の異種接続も可能です。
POINT 3
現場の誤差を吸収
異種管接続・隙間確保・芯ズレ・曲がりの許容など、施工現場で起こりがちな“想定外”を吸収できる柔軟性を持ち合わせています。
仕様情報（主なスペック）
ショーボンドマテリアルの製品は、厳格な工程管理の下で製造されています。各段階での徹底した品質チェックにより、社会インフラに求められる安全性と信頼性を確保しています。
適用配管
耐摩耗ホース
配管用炭素鋼鋼管
（ナガセルータック㈱）ヘラントーメイ、SD-Cアース
（タイバースポリマー㈱）クリスタルホース耐摩E型
（カナフレックスコーポレーション㈱）
V.S.-C耐摩耗アース線入り、V.S.-Cアース線入り
適用管サイズ
40A～200A
適用流体
粉体
使用圧力
粉体
1.0MPa
可とう角
片側±2°（両側4°）
寸法・規格表
- 適合ホースは（ナガセルータック㈱社製）ヘラントーメイ/SD-Cアース、（タイバースポリマー㈱社製）クリスタルホース耐摩E型
（カナフレックスコーポレーション㈱社製）V.S.-C型耐摩耗アース線入り、V.S.-C型アース線入り となります。 - FX-64E、FXT-64E、FX-77E、FXT-77Eはコアを付属しています。ホース内部にコアを挿入し、施工して下さい。
活用シーン例
SCENE 01
高架水槽廻り給水管 ステンレス鋼管
SCENE 02
商業施設 揚水管 ステンレス鋼管
SCENE 03
マンション埋設給水配管 ステンレス鋼管
動画でわかる！ストラブカップリング！！
【特長３選】ストラブカップリング_配管継手
簡単、時短、省スペースで使用出来るストラブカップリングの特長をまとめたショート動画です。是非ご視聴下さい。
【施工概要】ストラブカップリング_配管継手
取付作業は、ボルトを締めるだけ！！
ストラブカップリングの施工概要をまとめたショート動画です。
※施工前には、必ず取扱い説明書をご確認下さい。
