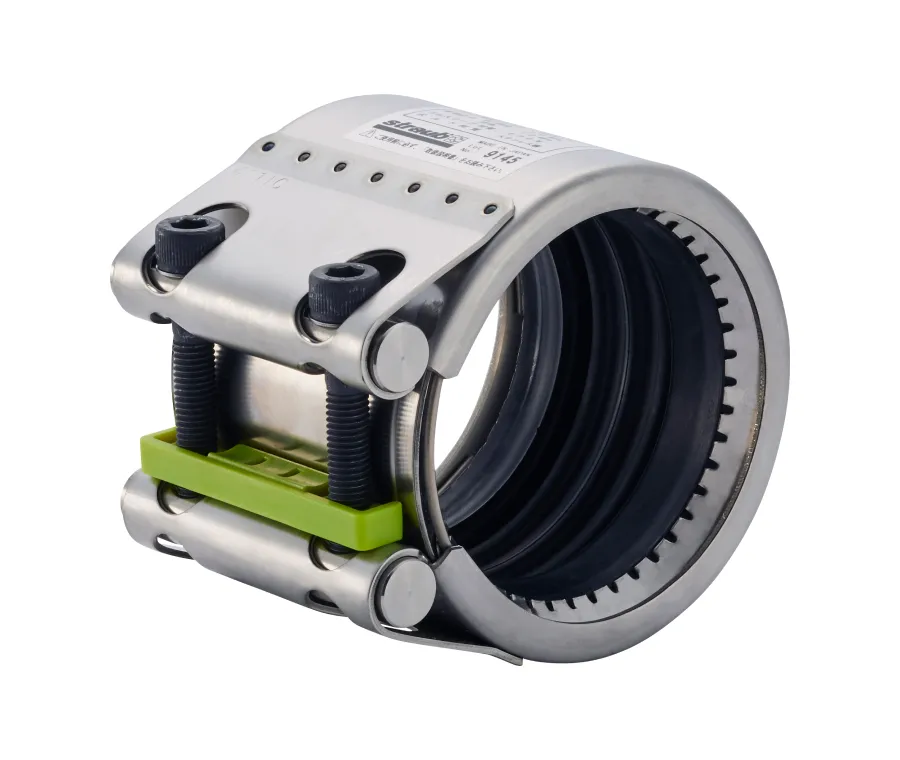

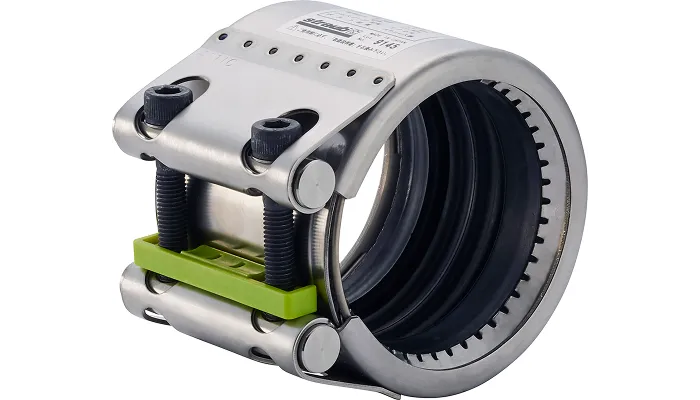

ストラブ・グリップ「 Gタイプ 」
各項目をクリックで詳細をご覧いただけます
製品の特長
POINT 1
高耐圧仕様
最大2.0MPa対応、耐震性能評価済み。ビル設備からプラントまで幅広い環境で安心して使用可能です。
POINT 2
繰り返し利用可能
再利用対応モデルとなります。鋼管10回、ステンレス5回まで使用可能で、コスト効率に優れています。
※「クロモリボルト」仕様のみ繰り返し利用が可能です。
POINT 3
現場の誤差を吸収
異種管接続・隙間確保・芯ズレ・曲がりの許容など、施工現場で起こりがちな“想定外”を吸収できる柔軟性を持ち合わせています。
POINT 4
豊富な認証・実績
日水協・NK船級認証など国内の規格に適合しており、長年の導入実績がございます。
仕様情報（主なスペック）
ショーボンドマテリアルの製品は、厳格な工程管理の下で製造されています。各段階での徹底した品質チェックにより、社会インフラに求められる安全性と信頼性を確保しています。
適用配管
配管用炭素鋼管（SGP ・スケジュール管）
内面ライニング鋼管（ポリエチレン・硬質塩化ビニル）
ステンレス鋼管（Su管・スケジュール管）
硬質塩化ビニル管 40A～300A（VP・HIVP・HTVP）
※ポリエチレン管には使用できません。
適用管サイズ
20A～400A / 25Su～300Su
適用流体
EPDM ：水、温水、空気、薬品
N B R：有機ガス、油類
流体温度
EPDM/-30～90℃〈蒸気はご使用になれません〉
N B R /-20～80℃〈蒸気はご使用になれません〉
※給湯配管において、インナープレートを装着した場合は、上限温度が10℃プラスされます。
使用圧力
水、薬品、油類
鋼管：2.0～1.0MPa
ステンレス：1.6～1.0MPa
空気、有機ガス
1.0MPa
給湯
～80℃の場合：水と同じ
80～90℃の場合：1.0MPa
90～100℃の場合：0.3MPa
〈EPDM/インナープレートを装着した場合〉
負圧
-0.096MPa （-720mmHg）
※管端隙間を空ける場合は、インナープレート装着品を推奨します。
寸法・規格表
- 空気・有機ガスの使用圧力は管サイズや種類に関係なく1.0Mpa となります。給湯の場合は温度によって使用圧力が異なります。
- G-250EGC ～ G-400EGC、G-250NGC ～ G-400NGC のケーシング材質は炭素鋼製（表面は亜鉛メッキ処理）となります。
- 締付けボルト・標準トルク値の［ ］内はクロモリボルト仕様のトルク値です。
- 重量の［ ］内はケーシング材質が炭素鋼製、ボルト材質がクロモリボルト仕様の重量です。
- トルク値は、改良のため予告なく変更する場合がありますので、製品本体のシールに記載された値をご確認ください。
- 施工の際は必ず「取扱説明書」または「施工要領書」お読み下さい。
- インナープレートはオプション品となります。
活用シーン例
SCENE 01
高架水槽廻り給水管 ステンレス鋼管
SCENE 02
商業施設 揚水管 ステンレス鋼管
SCENE 03
マンション埋設給水配管 ステンレス鋼管
動画でわかる！ストラブカップリング！！
【特長３選】ストラブカップリング_配管継手
簡単、時短、省スペースで使用出来るストラブカップリングの特長をまとめたショート動画です。是非ご視聴下さい。
【施工概要】ストラブカップリング_配管継手
取付作業は、ボルトを締めるだけ！！
ストラブカップリングの施工概要をまとめたショート動画です。
※施工前には、必ず取扱い説明書をご確認下さい。
よくあるご質問
ストラブ・グリップの耐用年数を教えてください。
ストラブ・グリップGタイプのゴムパッキンはリップ構造になっております。
これによってゴムの弾性が低下してもリップ内部に流体が回り込むことにより、
安定した止水性能を長期にわたり保持できます。Gタイプでは、流体温度80℃で40年相当の耐久性が期待できるとされる
SAS322の熱促進劣化試験を実施しております。
蒸気配管で使用出来る、「継手」や「漏れ止め」はありますか？
「漏れ止め」は、短期的な補修であれば、当社製品の「ストラブ・クランプ」や「SBソケット」を蒸気配管にご使用いただけます。
当社の実験データによると、以下の条件下での使用が可能です。
・蒸気温度160℃の場合：約3ヶ月間の使用が可能
・蒸気温度140℃の場合：約1年間の使用が可能
ただし、これ以上の期間でご使用になる場合は、定期的に新品へ交換していただくことで対応可能です。
ストラブ・グリップをポリエチレン管に使用できますか？
いいえ。使用できません。
ストラブ・グリップはポリエチレン管で使用出来ませんが、プラスト・プロという製品はご利用頂けます。
漏洩補修用は基本的にご使用できませんが、短期的であればご使用頂ける可能性がございます。
外面ライニング鋼管にそのまま使用できますか？
いいえ。使用すること出来ません。
ただし、管の外面ライニングをストラブカップリングを取り付ける範囲（ケーシング幅の1/2程度）
剥がしていただくことによって使用できます。剥がさずに施工すると、
鋼管と外面ライニングの界面から漏水する恐れがあります。
