「インナープレート」
「カップリング × 新たな価値」耐熱性の向上、負圧利用が可能、カップリングに新たな価値を求めた付属製品です。

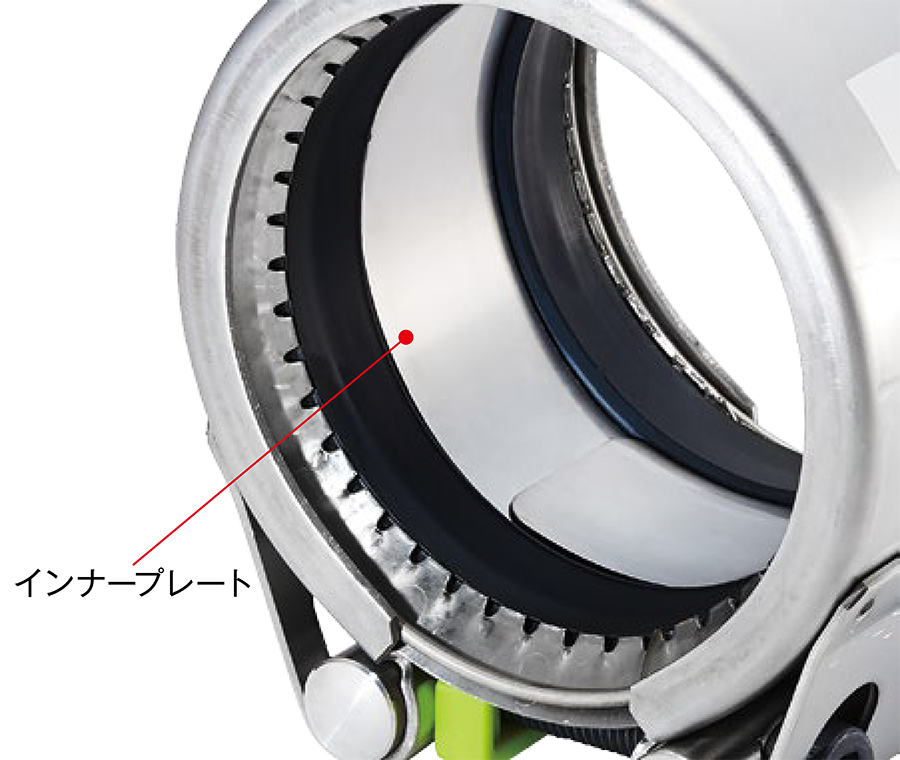

インナープレート
（STRIP INSERT）
配管加工が不要、ボルトを締めるだけで、簡単、確実に安定した品質で施工が可能な
ストラブカップリングのサポート機器です。
- サポート機器/工具
- サポート機器
各項目をクリックで詳細をご覧いただけます
製品の特長
POINT 1
耐熱性の向上
ストラブカップリングに取付けたインナープレートにより耐熱性を向上させ、最大100℃まで対応可能となります（一部製品に限ります）。
POINT 2
施工性の向上

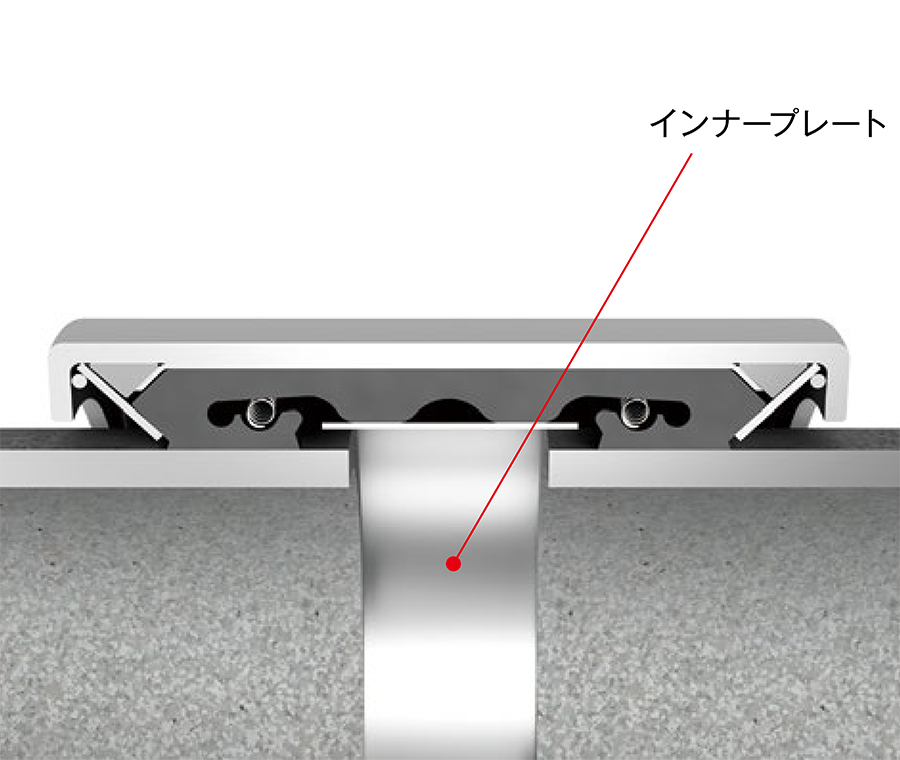

ストラブカップリングに取付けたインナープレートにより管と管の隙間を、より広く（1.5～3倍）する事が出来ます。
POINT 3
負圧配管で利用可能
インナープレート装着品する事で、ゴムスリーブが配管内に引き込まれるリスクを防止し、負圧配管で利用可能になります。
POINT 4
粉体配管で利用可能
インナープレート装着する事で、ゴムスリーブの耐摩耗性が向上する事で、粉体配管でも利用可能になります。
仕様情報（主なスペック）
ショーボンドマテリアルの製品は、厳格な工程管理の下で製造されています。各段階での徹底した品質チェックにより、社会インフラに求められる安全性と信頼性を確保しています。
適用管サイズ
20A～600A
使用圧力
～80（90）℃
各製品仕様ご確認下さい
80～90℃
1.0MPa
90～100℃
0.3MPa
※蒸気はご利用になれません。
適用製品
Gタイプ、GXタイプ、316タイプ、GDタイプ、GUタイプ、Fタイプ
受注生産
弊社工場にてインナープレートを取付けて出荷します。インナープレートのみのご販売は行っておりません。
寸法・規格表
- 詳細は個別の製品仕様をご確認下さい。
