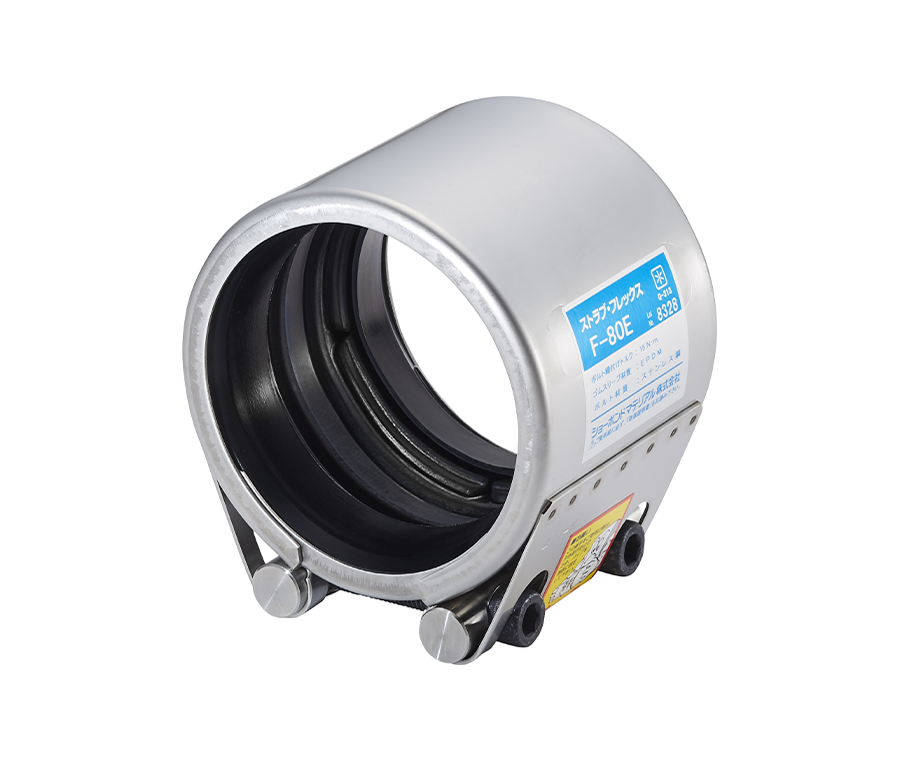

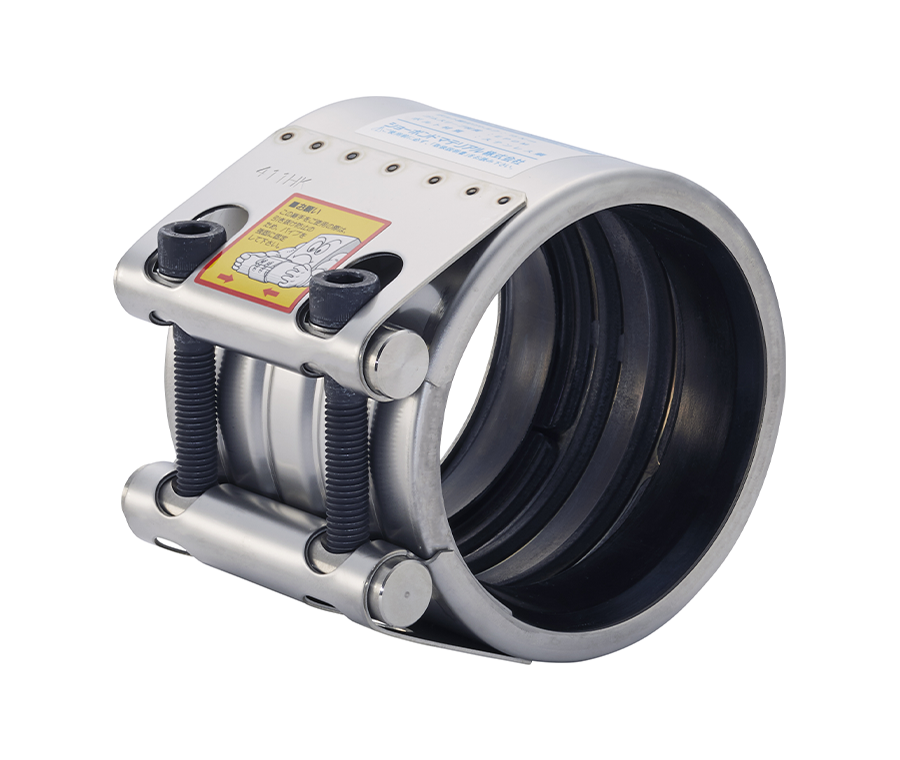

ストラブ・フレックス「 Fタイプ 」
各項目をクリックで詳細をご覧いただけます
製品の特長
POINT 1
無圧配管でご利用
脱管防止機能（グリップリング）を有していない、管継手です。
主に無圧配管で使用可能ですが、配管が固定されていれば、1.6MPaまで使用可能です。
POINT 2
最大600Aまで対応可能
ストラブカップリングの製品群の中で最大の管外径に対応可能な管継手です。工業用水配管や水道管などの多量送水配管でご利用可能です。
POINT 3
機械装置に最適
機械装置同士の接続時の芯ズレ、角度調整に最適です。脱管防止機能（グリップリング）を有していないため、配管に傷がつきません。
機械装置のレイアウト変更にも柔軟に対応出来ます。
POINT 4
ケーブル保護管でも
電線ケーブル保護管でも利用が可能です。
仕様情報（主なスペック）
ショーボンドマテリアルの製品は、厳格な工程管理の下で製造されています。各段階での徹底した品質チェックにより、社会インフラに求められる安全性と信頼性を確保しています。
適用配管
配管用炭素鋼管（SGP ・スケジュール管）
ステンレス鋼管（Su管・スケジュール管）
硬質塩化ビニル管 50A～300A（VP・HIVP・HTVP）
※ポリエチレン管には使用できません。
適用管サイズ
50A～600A
適用流体
EPDM ：水、温水、空気、薬品、汚水、雑排水
N B R：有機ガス、油類
流体温度
EPDM/-30～90℃〈蒸気はご使用になれません〉
N B R /-20～80℃〈蒸気はご使用になれません〉
使用圧力
配管固定<無>
無圧
配管固定<有>
1.6Mpa～0.7MPa
※気体（空気・有機ガス）は全サイズ0.7MPa
負圧
-0.096MPa （-720mmHg）
※管端隙間を空ける場合は、インナープレート装着品を推奨します。
可とう角
片側±2°（両側4°）
寸法・規格表
- トルク値は、改良のため予告なく変更する場合がありますので、製品本体のシールに記載された値をご確認ください。
- 施工の際は必ず「取扱説明書」または「施工要領書」お読み下さい。
- インナープレートはオプション品となります。
活用シーン例
SCENE 01
高架水槽廻り給水管 ステンレス鋼管
SCENE 02
商業施設 揚水管 ステンレス鋼管
SCENE 03
マンション埋設給水配管 ステンレス鋼管
動画でわかる！ストラブカップリング！！
【特長３選】ストラブカップリング_配管継手
簡単、時短、省スペースで使用出来るストラブカップリングの特長をまとめたショート動画です。是非ご視聴下さい。
【施工概要】ストラブカップリング_配管継手
取付作業は、ボルトを締めるだけ！！
ストラブカップリングの施工概要をまとめたショート動画です。
※施工前には、必ず取扱い説明書をご確認下さい。
よくあるご質問
ストラブ・グリップの耐用年数を教えてください。
ストラブ・グリップGタイプのゴムパッキンはリップ構造になっております。
これによってゴムの弾性が低下してもリップ内部に流体が回り込むことにより、
安定した止水性能を長期にわたり保持できます。Gタイプでは、流体温度80℃で40年相当の耐久性が期待できるとされる
SAS322の熱促進劣化試験を実施しております。
蒸気配管で使用出来る、「継手」や「漏れ止め」はありますか？
「漏れ止め」は、短期的な補修であれば、当社製品の「ストラブ・クランプ」や「SBソケット」を蒸気配管にご使用いただけます。
当社の実験データによると、以下の条件下での使用が可能です。
・蒸気温度160℃の場合：約3ヶ月間の使用が可能
・蒸気温度140℃の場合：約1年間の使用が可能
ただし、これ以上の期間でご使用になる場合は、定期的に新品へ交換していただくことで対応可能です。
ストラブ・グリップをポリエチレン管に使用できますか？
いいえ。使用できません。
ストラブ・グリップはポリエチレン管で使用出来ませんが、プラスト・プロという製品はご利用頂けます。
漏洩補修用は基本的にご使用できませんが、短期的であればご使用頂ける可能性がございます。
外面ライニング鋼管にそのまま使用できますか？
いいえ。使用すること出来ません。
ただし、管の外面ライニングをストラブカップリングを取り付ける範囲（ケーシング幅の1/2程度）
剥がしていただくことによって使用できます。剥がさずに施工すると、
鋼管と外面ライニングの界面から漏水する恐れがあります。
