ストラブ・グリップ「 GUタイプ」
「銅管 × カップリング」銅管専用に設計された継手です。

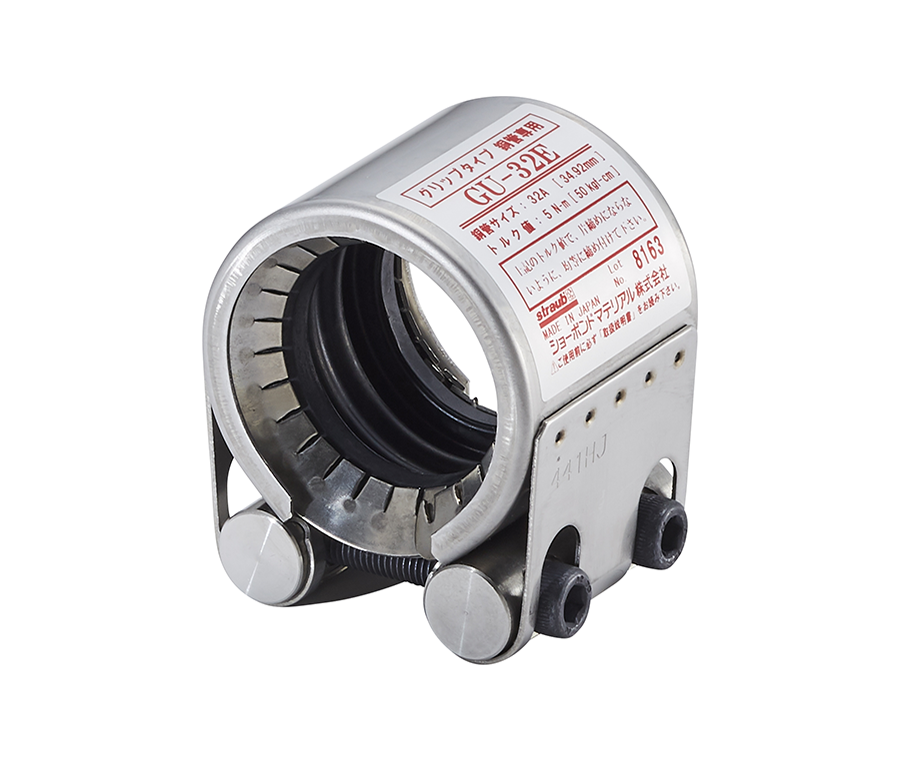

ストラブ・グリップ GUタイプ
（STRAUB GRIP TYPE GU）
配管加工が不要、ボルトを締めるだけで、簡単、確実に安定した品質で施工が可能です。
耐圧性に優れ、新設、改修工事で安心してご利用いただけます。施工誤差を吸収できるため、現場の省力化とコスト削減に大きく貢献します。
- 配管を接続する
- 圧力配管
- 銅管
各項目をクリックで詳細をご覧いただけます
製品の特長
POINT 1
ロウ付け不要
銅管専用に設計された継手です。
ロウ付け不要なため、銅管を簡単に接続出来ます。
POINT 2
Su管との接続も可能
20A～40Aのサイズに限り、Su管との接続も可能です。
仕様情報（主なスペック）
ショーボンドマテリアルの製品は、厳格な工程管理の下で製造されています。各段階での徹底した品質チェックにより、社会インフラに求められる安全性と信頼性を確保しています。
適用配管
建築用銅管（JIS H 3300）
水道用銅管（JWWA H 101）
※20A～40Aのサイズに限り、一般配管用ステンレス（Su）との異種管接続が可能です。
適用管サイズ
20A～100A（銅管サイズ）
適用流体
水、温水
流体温度
-30℃～80℃
※給湯配管において、インナープレートをご使用の場合は上限温度が90℃となります。
使用圧力
水、温水
1.0MPa
可とう角
片側±2°（両側4°）
寸法・規格表
- トルク値は、改良のため予告なく変更する場合がありますので、製品本体のシールに記載された値をご確認ください。
- 施工の際は必ず「取扱説明書」または「施工要領書」お読み下さい。
- インナープレートはオプション品となります。
活用シーン例
SCENE 01
高架水槽廻り給水管 ステンレス鋼管
SCENE 02
商業施設 揚水管 ステンレス鋼管
SCENE 03
マンション埋設給水配管 ステンレス鋼管
動画でわかる！ストラブカップリング！！
【特長３選】ストラブカップリング_配管継手
簡単、時短、省スペースで使用出来るストラブカップリングの特長をまとめたショート動画です。是非ご視聴下さい。
【施工概要】ストラブカップリング_配管継手
取付作業は、ボルトを締めるだけ！！
ストラブカップリングの施工概要をまとめたショート動画です。
※施工前には、必ず取扱い説明書をご確認下さい。
よくあるご質問
ストラブ・グリップの耐用年数を教えてください。
ストラブ・グリップGタイプのゴムパッキンはリップ構造になっております。
これによってゴムの弾性が低下してもリップ内部に流体が回り込むことにより、
安定した止水性能を長期にわたり保持できます。Gタイプでは、流体温度80℃で40年相当の耐久性が期待できるとされる
SAS322の熱促進劣化試験を実施しております。
蒸気配管で使用出来る、「継手」や「漏れ止め」はありますか？
「漏れ止め」は、短期的な補修であれば、当社製品の「ストラブ・クランプ」や「SBソケット」を蒸気配管にご使用いただけます。
当社の実験データによると、以下の条件下での使用が可能です。
・蒸気温度160℃の場合：約3ヶ月間の使用が可能
・蒸気温度140℃の場合：約1年間の使用が可能
ただし、これ以上の期間でご使用になる場合は、定期的に新品へ交換していただくことで対応可能です。
ストラブ・グリップをポリエチレン管に使用できますか？
いいえ。使用できません。
ストラブ・グリップはポリエチレン管で使用出来ませんが、プラスト・プロという製品はご利用頂けます。
漏洩補修用は基本的にご使用できませんが、短期的であればご使用頂ける可能性がございます。
外面ライニング鋼管にそのまま使用できますか？
いいえ。使用すること出来ません。
ただし、管の外面ライニングをストラブカップリングを取り付ける範囲（ケーシング幅の1/2程度）
剥がしていただくことによって使用できます。剥がさずに施工すると、
鋼管と外面ライニングの界面から漏水する恐れがあります。
