曲がり配管の接続をカップリングで！！

区分：継手　脱管防止機能付き
管径：32A～150A
シール材：EPDM
圧力：1.0MPa
温度：-30℃～90℃

カタログ
図面

商品説明

配管の曲がりでご利用頂けるようにエルボ、チーズ、レジューサーのストレート部分を長くした「SBジョイント」をご用意致しました。
「SBジョイント」と「ストラブ・グリップ」とのセットでご提供させて頂きます。

継手セット

□SBジョイント・・・一般配管用ステンレス綱製突合わせ溶接式管継手(JIS B 2309, SAS 354)のネック部にストレート部分を追加したオリジナル製品です。
□SBジョイント材質・・・SUS304
□継手セット（「SBジョイント」＋「ストラブ・グリップ　Gタイプ/GXタイプ」）耐圧性能は1.0MPaとなります。

セット内容

□B301・・・SBエルボ90°x1個＋ストラブ・グリップGタイプx2個
□B302・・・SBエルボ45°x1個＋ストラブ・グリップGタイプｘ2個
□B303・・・SB同径ティーx1個＋ストラブ・グリップGタイプx3個
□B304・・・SB径違いティーx1個＋ストラブ・グリップGタイプx3個
□B305・・・SB同心レジューサーx1個＋ストラブ・グリップＧタイプx2個

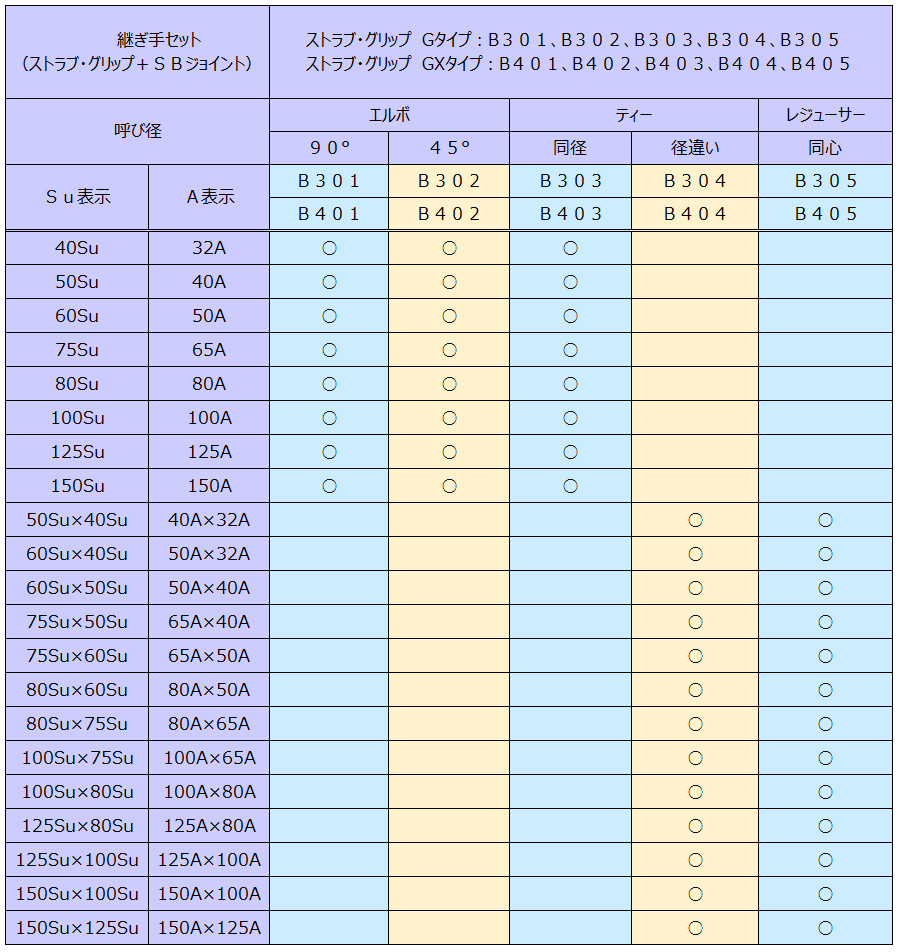

セット内容/寸法・規格表

□B401・・・SBエルボ90°x1個＋ストラブ・グリップGXタイプx2個
□B402・・・SBエルボ45°x1個＋ストラブ・グリップGXタイプｘ2個
□B403・・・SB同径ティーx1個＋ストラブ・グリップGXタイプx3個
□B404・・・SB径違いティーx1個＋ストラブ・グリップGXタイプx3個
□B405・・・SB同心レジューサーx1個＋ストラブ・グリップＧXタイプx2個

セット内容/寸法・規格表
